本傳感器是專門為測量非旋轉動力系統的靜態扭矩設計的。適用于轉向機、電動執行器、閥門、軸承、扭力扳手等行業領域。其特點為:結構簡單、將信號及信號變送器合二為一、體積小、測量精度高、信號輸出形式多樣化，能滿足不同行業的需求。
產品特點：
1.測量正、反向靜態扭矩，旋轉角度小于360度。
2.測量正、反向扭矩時，不需調整零點。
3.扭矩信號的提取方式為應變電測技術。
4.扭矩測量精度與方向無關。
5.體積小、重量輕、安裝方便。
6.信號檢測采用數字化處理技術，精度高、穩定性好、抗干擾性強。
7.可靠性高、壽命長。
8.信號輸出類型為頻率、電壓、電流。
技術參數：
扭矩不準確度：0.1-0.2% F·S 重復性：≤0.1%F·S
過載能力：150%F·S 滯 后：≤0.1%F·S
絕緣電阻：≥200MΩ 線 性：≤0.1%F·S
工作溫度：-20～60℃ 相對濕度：≤90% RH
應變計動態應變波的響應時間：3.2×10-6S
傳感器功耗：4W
1、傳感器輸出頻率信號：
轉矩頻率輸出：5KHz -- 15KHz
零轉矩頻率輸出：10KHz
傳感器信號輸出：方波信號、幅值為5V、負載電流＜15mA
2、傳感器輸出電壓信號：
轉矩電壓輸出：±5V 、±10V 、0–5 V 、0–10V
3、傳感器輸出電流信號：
轉矩電流輸出：4–20 mA
|
規格(N.m)
|
Φdh7
|
ΦD
|
ΦD1
|
ΦD2
|
L
|
L1
|
L2
|
a-Φd1
|
b*L3*c*數量
|
|
10、5、3、2、1、0.5、0.2
|
Φ10
|
Φ62
|
Φ76
|
Φ90
|
100
|
48
|
20
|
3-Φ5.5
|
3*16*3*1
|
|
20、30、40、50、100
|
Φ18
|
Φ64
|
Φ80
|
Φ100
|
119
|
55
|
30
|
3-Φ6.5
|
6*25*6*1
|
|
200、300
|
Φ28
|
Φ72
|
Φ90
|
Φ105
|
129
|
55
|
35
|
3-Φ8.5
|
8*30*7*2
|
|
500、700
|
Φ38
|
Φ82
|
Φ100
|
Φ120
|
139
|
55
|
40
|
4-Φ10.5
|
10*35*8*2
|
|
1000
|
Φ48
|
Φ92
|
Φ114
|
Φ135
|
173
|
55
|
57
|
6-Φ12.5
|
14*52*9*2
|
|
2000、3000
|
Φ60
|
Φ114
|
Φ140
|
Φ160
|
200
|
55
|
70
|
6-Φ12.5
|
18*65*11*2
|
|
5000、7000
|
Φ75
|
Φ130
|
Φ160
|
Φ190
|
263
|
55
|
102
|
6-Φ16.5
|
20*97*12*2
|
|
10000
|
Φ100
|
Φ166
|
Φ220
|
Φ260
|
321
|
55
|
130
|
8-Φ21
|
28*125*16*2
|
|
20000
|
Φ120
|
Φ190
|
Φ250
|
Φ300
|
360
|
55
|
150
|
6-Φ25
|
32*130*18*2
|
|
50000
|
Φ165
|
Φ240
|
Φ300
|
Φ350
|
470
|
55
|
200
|
8-Φ25
|
40*190*22*2
|
|
100000
|
Φ195
|
Φ270
|
Φ320
|
Φ380
|
550
|
55
|
240
|
12-Φ28
|
45*230*25*2
|
|
150000
|
Φ235
|
Φ305
|
Φ380
|
Φ450
|
630
|
55
|
300
|
12-Φ31
|
56*280*32*2
|
|
200000
|
Φ255
|
Φ350
|
Φ450
|
Φ470
|
630
|
55
|
300
|
16-Φ31
|
56*280*32*2
|
|
注：傳感器左右端法蘭盤可根據客戶要求制造。
|
單位：mm
|
安裝方法：
將傳感器一端用法蘭盤或連接套與被測設備相連，另一端固定或施力。

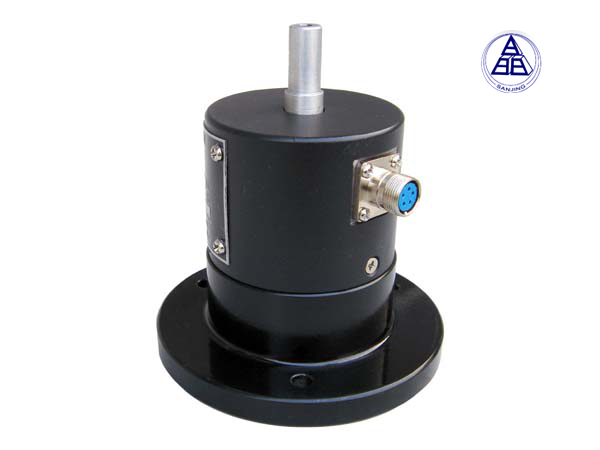

產品圖片：
