該傳感器是為了滿足市場對體積小、高轉速的需求，而特殊研制、開發的新型傳感器。它具有現有傳感器的所有優點，更體現出它的小巧精致。
轉速測量分為：
1、高轉速測量時采用光電、碼盤原理設計。
2、測量轉速精度高，性能穩定可靠，使用壽命長。

產品特點：

1、測量非旋轉扭矩及過渡過程的動態旋轉扭矩。
2、測量正、反向扭矩時，不需調整零點。
3、信號檢測采用數字化處理技術，精度高、穩定性好、抗干擾強。
4、輸入電源極性、幅值保護，輸出轉矩、轉速信號保護。
5、扭矩信號的提取方式為應變電測技術。
6、扭矩測量精度與旋轉速度、方向無關。
7、可測量正、反向扭矩、轉速及功率。
8、輸入、輸出信號的傳輸為非接觸的耦合方式。
9、體積小、重量輕、安裝方便。
10、可靠性高、壽命長。

技術參數：

轉矩不準確度：0.1-0.2% F·S    　重復性：≤0.1%F·S
過載能力：150%F·S         　滯  后：≤0.1%F·S
絕緣電阻：≥200MΩ           線  性：≤0.1%F·S
工作溫度：-20～60℃          相對濕度：≤90%RH

應變計動態應變波的響應時間：3.2×10^-6 S
零轉矩頻率輸出：10KHz
正向轉矩滿量程頻率輸出：15KHz
反向轉矩滿量程頻率輸出：5 KHz
轉速輸出信號（光電碼盤式）：60-120個脈沖/轉 標準配置
60脈沖/轉（量程<1500Nm)
120脈沖/轉(量程≥1500Nm)
傳感器信號輸出：方波信號、幅值為5V、負載電流＜15mA
傳感器功耗：4W

安裝方法：

與A系列直連式轉矩轉速傳感器想同。

安裝聯軸器方法：

1、安裝人員測量聯軸器內徑，確定達到安裝要求。

2、量程大于等于10Nm的傳感器安裝聯軸器法蘭時，應將傳感器軸垂直放置，將上端法蘭垂直壓入。如現場無壓力機可用銅棒將法蘭均勻輕輕打入，然后依比安裝另一端法蘭。

3、量程小于10Nm的傳感器安裝聯軸器時，傳感器軸水平放置，將聯軸器用手輕輕推入。

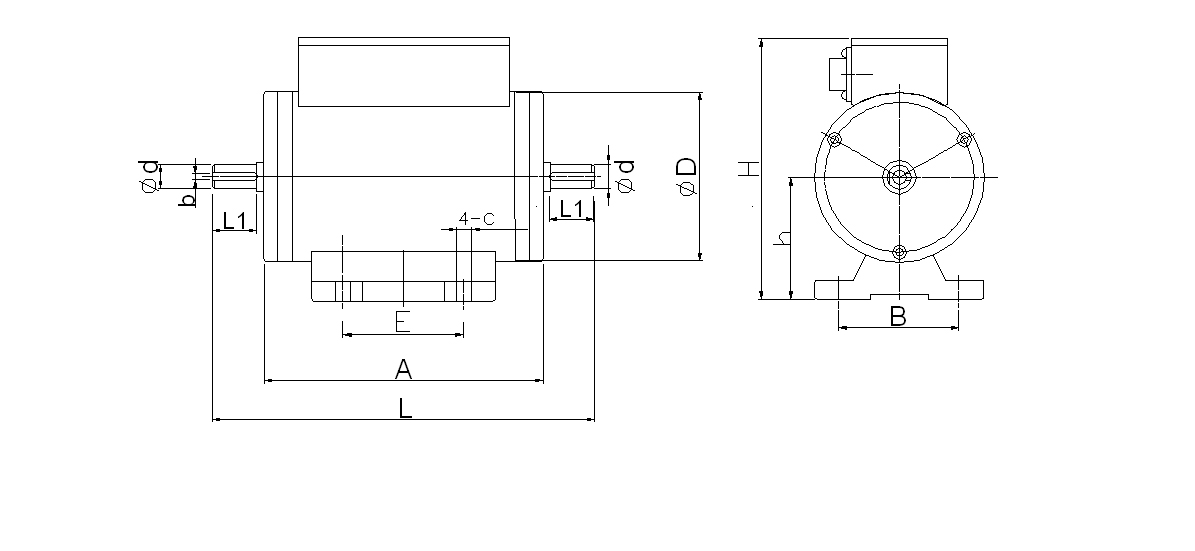

規 格	Φd(j6)	ΦD	A	L	L1	H	h	E	B	C	F	最高轉速(r/min)	C型鍵(bxL1xmx數量)
≤10	Φ10	Φ70	118	158	18	107	51	50	50	4.2	79	19000	3x18x3x1
≤100	Φ18	Φ 75	142	210	30	117	58	72	62	6.5	105	18000	6x30x6x1
200	Φ24	Φ 85	150	242	42	127	63	72	62	6.5	121	18000	8x42x7x1

注：300AG以上尺寸同A型傳感器，允許最高轉速見下表

規  格	300	500	1000	2000	3000	5000	10000	20000	50000	100000
最高轉速(r/min)	15000	12000	10000	8000	7000	6000	4000	35000	3000	3000

其中：10AG規格內包括： 2N·m，5N·m，10N·m。
100AG規格內包括：20N·m，30N·m，40N·m，50N·m，70N·m。

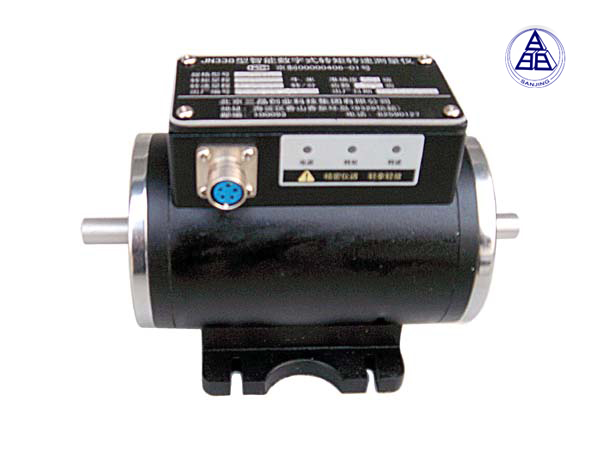

產品圖片：
